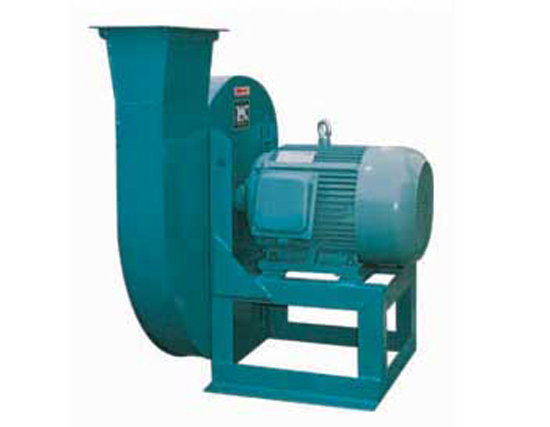

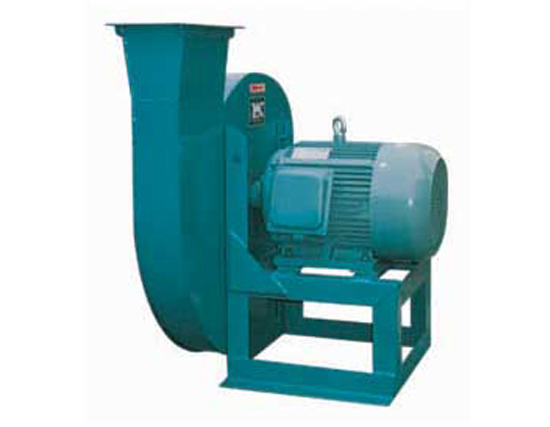

7-10型離心風機概述


　　7-10型離心風機主要特點是壓力高、流量小，在風機進風口處配有濾清器，可作為高凈化強制通風用。機組零件是采用4A13合金及電鍍件制成，具有一定的防腐能力。該風機具有空氣動力性能良好、結構緊湊、運行可靠、安裝維修方便、使用壽命長、效率高、噪聲低等特點。輸送的介質為空氣和含有微量酸性的，對人體無害的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體的最高溫度不得超過55℃。該產品廣泛應用冶金、機械、紡織、油脂化工、實驗室、膠片洗印裝置、玻璃器皿吹制等各行業的強制通風及需高壓動力源的地方。


7-10型離心風機型式和結構


    7-10型離心風機主要由濾清器、進風口組、前蓋板組、葉輪組、機殼組、支架組、電動機等組成。葉輪和軸嚴格按照漸開線圓弧齒輪理論設計，并在計算機上仿真模擬，裝機前要做多次轉動平衡實驗，充分保證了漸開線的嚙合特性，組裝后葉輪間隙均勻無摩擦，有效的降低了泄漏，提高了效率。風機制成單吸入，有順時針和逆時針旋轉二種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以"順"表示；葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以"逆"表示。該風機的出口位置，以機殼的出風口角度表示。調節范圍在0°～180°之間，"順"、"逆"均可制成0°、90°和180°三種角度。該風機的傳動方式為電動機直聯傳動（Ａ式傳動）。

產品型號	轉速r/min	序號	全 壓 Pa	流 量 m3/h
7-10№ 4.3A	2900	1	2942	60
		2	3011	65
		3	3060	69
		4	3089	70
		5	3138	70
		6	3138	62
		7	3138	68
		8	3089	54
